Данные тестирования электромотора производителем

Чертёж изделия, на котором указаны габаритные размеры, размеры крепёжных отверстий и посадочные размеры для установки воздушного винта.

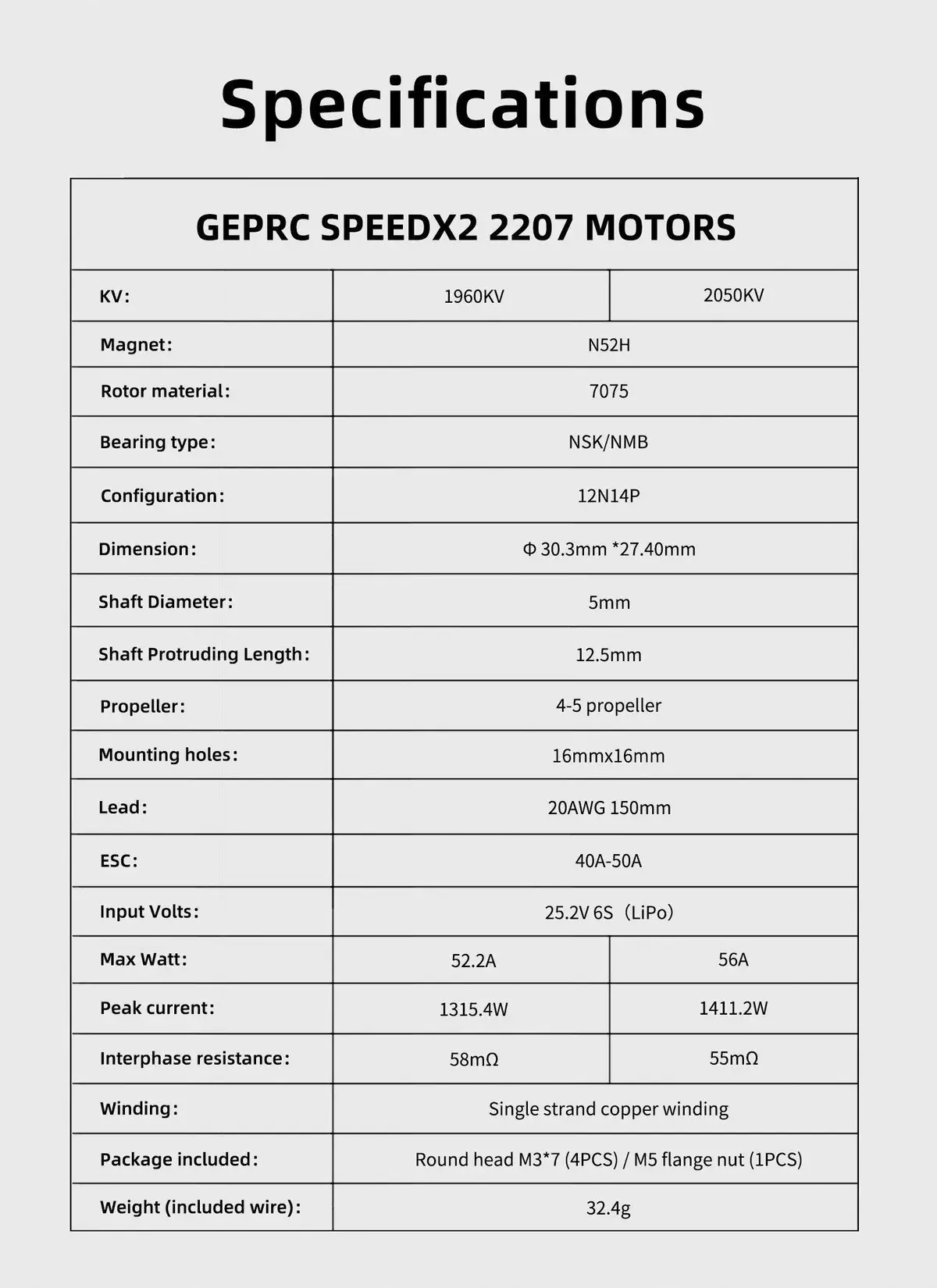

Спецификация содержит технические характеристики мотора

1. KV (коэффициент оборотов):

• 1960KV — подходит для начинающих пилотов гоночных дронов.
• 2050KV — предназначен для профессиональных пилотов, обеспечивает более высокую скорость вращения при том же напряжении.

2. Магнит (Magnet):

• N52H — тип магнита, используемый в моторе. N52H обозначает высокую магнитную силу, что способствует лучшей производительности мотора.

3. Материал ротора (Rotor material):

• 7075 — авиационный алюминиевый сплав 7075-T6. Обеспечивает прочность и лёгкость конструкции, устойчив к нагрузкам.

4. Тип подшипника (Bearing type):

• NSK/NMB — высококачественные подшипники, обеспечивающие плавное вращение и долгий срок службы.

5. Конфигурация (Configuration):

• 12N14P — конфигурация обмоток статора (N — количество полюсов, P — количество пар полюсов). Влияет на характеристики крутящего момента и скорости.

6. Размеры (Dimension):

• Φ 30.3 мм × 27.40 мм — габариты мотора (диаметр × высота). Компактные размеры позволяют использовать мотор в небольших дронах.

7. Диаметр вала (Shaft Diameter):

• 5 мм — диаметр выходного вала, на который крепится пропеллер.

8. Длина выступающего вала (Shaft Protruding Length):

• 12.5 мм — длина части вала, выступающей за пределы корпуса мотора. Важна для совместимости с креплениями и пропеллерами.

9. Пропеллер (Propeller):

• 4–5 propeller — мотор рассчитан на использование с пропеллерами размером 4–5 дюймов, что типично для гоночных FPV-дронов.

10. Монтажные отверстия (Mounting holes):

• 16 мм × 16 мм — размеры отверстий для крепления мотора к раме дрона.

11. Проводка (Lead):

• 20AWG, 150 мм — сечение провода (20AWG) и его длина (150 мм). AWG (American Wire Gauge) — стандарт измерения диаметра провода.

12. ESC (Electronic Speed Controller):

• 40A–50A — рекомендуемый диапазон силы тока для контроллера скорости. Обеспечивает безопасную работу мотора.

13. Входное напряжение (Input Volts):

• 25.2V 6S (LiPo) — номинальное напряжение питания (6 аккумуляторов LiPo в серии, суммарное напряжение 25.2 В).

14. Максимальная мощность (Max Watt):

• 52.2A (для 1960KV), 56A (для 2050KV) — максимальный ток, который может потреблять мотор.

15. Пиковая мощность (Peak current):

• 1315.4 Вт (для 1960KV), 1411.2 Вт (для 2050KV) — максимальная мощность, которую может выдавать мотор.

16. Межфазное сопротивление (Interphase resistance):

• 58 мОм (для 1960KV), 55 мОм (для 2050KV) — сопротивление между фазами обмотки. Низкое сопротивление уменьшает потери энергии.

17. Обмотка (Winding):

• Single strand copper winding — обмотка выполнена из одножильного медного провода, что обеспечивает высокую термостойкость (до 360 °C).

18. Комплектация (Package included):

• Round head M3*7 (4PCS) / M5 flange nut (1PCS) — в комплекте идут 4 винта с круглой головкой M3×7 и 1 фланцевая гайка M5.

19. Вес (Weight):

• 32.4 г (включая провод) — общий вес мотора с учётом проводки. Лёгкость важна для дронов, чтобы не увеличивать нагрузку на раму.

Используя данные из таблицы выше, характеристики воздушных винтов и расчетные формулы, необходимо подобрать конфигурацию силовой установки, состоящую из мотора, регулятора оборотов, аккумуляторной батареи и воздушного винта. Эта конфигурация должна соответствовать расчетной массе полезной нагрузки и эксплуатационным режимам полета.
